銀行作為國家要害部門,是國家經濟建設的中樞,也是消防重點單位。 消防工作是銀行安全保衛工作。與其他單位相比銀行消防工作要做的好些,可以說杜絕了絕大部分人為原因引發的火災。但電氣火災隱患被華麗的裝修掩蓋,被大多數人忽略。
2019年1至12月全國火災事故大數據:共接報火災23.3萬起,亡1335人,傷837人,直接財產損失36.12億元。電氣火災占52%。
2018年12月30日,懷寧農村商業銀行石鏡支行 事故原因:銀行頂燈線路老化 火災損失:火勢發展較快,在場工作人員無法撲救,銀行一層的大廳和柜臺里的物品全部被燒毀。 燒毀的大廳需重新裝修,影響正常營業。
2018年11月3日,重慶涪陵興華中路某銀行支行 事故原因:銀行內機房電池老化失火引發 火災損失:大量濃煙從銀行內冒出,群眾緊急疏散,機房設備損壞,數據損失有待評估。雖然火災沒有 燒毀現金和憑證,卻給國家財產造成了較大損失。
2018年4月24日,中國農業發展銀行咸陽支行 事故原因:銀行線路老化 火災損失:辦公室桌子、沙發和柜子被燒壞,當日停止營業
2017年11月24日,儲蓄銀行岳陽市分行 事故原因:營業部頂燈電器線路老化引起濃煙及小范圍明火 火災損失:部分設施燒壞熏黑,影響正常營業
針對營業網點五大用電類型監測的設備實現分時分區用電的個性化配置和監測
基于各類型負載回路加裝的智能終端,通過平臺,根據銀行對各類設備的運行時間的要求,在平臺上設置對應的時間節點以及報警類型。從而起到對設備的個性化監測與報警。避免正常斷電引起的報警。
“三相出線回路” 開關下端加裝智慧用電監測裝置(SDF300),獨立監測所接負載的用電回路中是否存在漏電、溫度偏高的線路危險,同時實時監測電流、電壓、功率、頻率、諧波和功率因素等電參量,計量電能,并實時監控設備是否存在過載、欠壓、過壓等故障,可根據設備運行情況遠程通過手機或PC端聯動智能開關進行用電回路的分斷控制。
“單相出線回路”開關下端加裝故障電弧探測器(SDF400),實時監測用電回路中因環境、安裝使用不規范等因素造成的故障電弧、漏電、超溫等電氣安全參數,并通過對回路的電流、電壓、負載的監控,時刻監控線路的過載情況。可根據設備運行情況遠程通過手機或PC端聯動智能開關進行用電回路的分斷控制。
以上終端設備的數據經設備內置的無線模塊直接上傳至云平臺,加強各類配電箱以及負載用電回路電氣火災參數的監控。及時發現因線路或設施老化、接觸不良等產生故障電弧、漏電從而導致的火災,迅速定位,及時處置火災風險。實現電力數據/安全運行數據實時遠程監控分析,實現云平臺統一集中管理。
IEC870(1—4) | 《遠動設備及系統》 |
GB/T 12505 GB/T 9386- 1988 GB/T 14394-1993 GB/T 12504-1990 GB/T50314-2000 GB50051-95 GB50054-95 GB14287.1-2014 GB14287.2-2014 GB14287.3-2014 GB14287.4-2014 GB/T26875.1-2011 | 《計算機軟件配置管理計劃規范》 《計算機軟件測試文件編制規范》 《計算機軟件可靠性和可維護性》 《計算機軟件質量保證計劃規范》 《智能建筑設計標準》 《供配電系統設計規范》 《低壓配電設計規范》 《電氣火災監控系統》 《剩余電流式電氣火災監控探測器》 《測溫式電氣火災監控探測器》 《故障電弧探測器》 《用戶信息傳輸裝置》 |
DL/T 634-1997 DL/T 13729-92 DL 5003-91 | 《基本遠動任務配套標準》 《遠動終端通用技術條件》 《電力系統調度自動化設計技術規程》 |

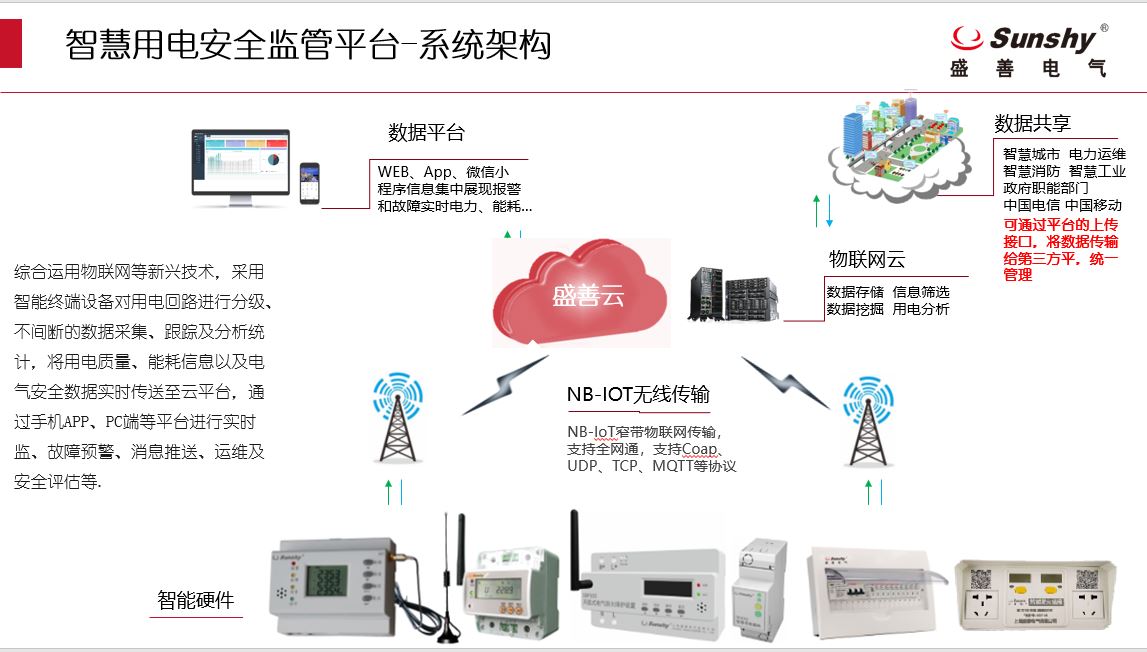

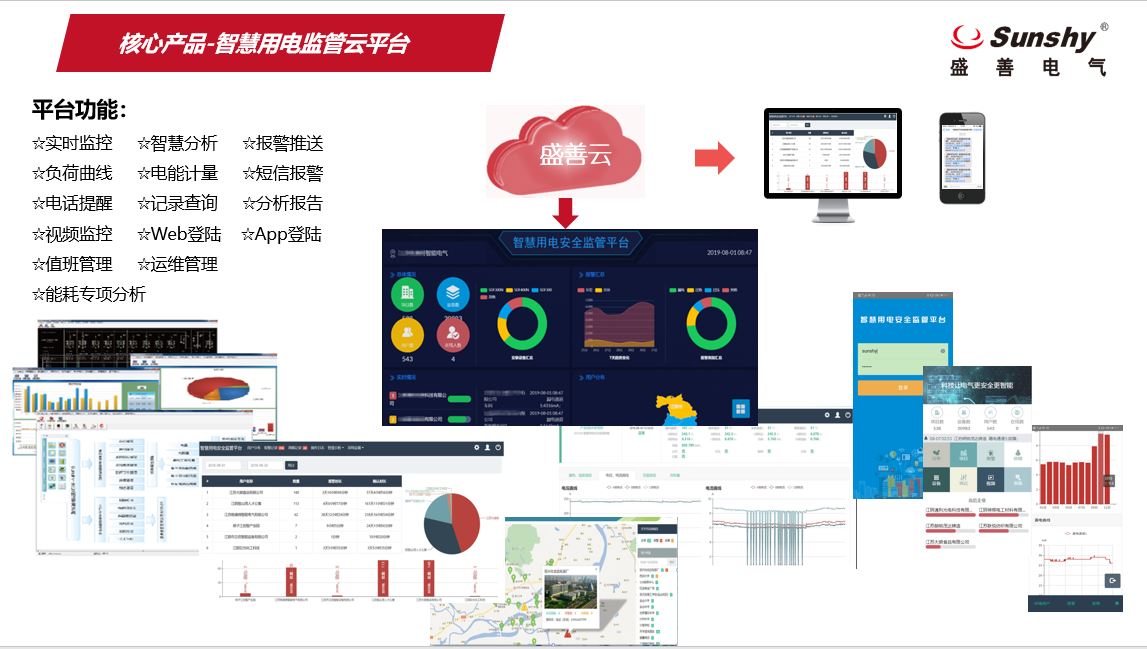

針對全國用電現狀,為此設計了智慧用電安全監管平臺。基于大數據的用電管理和電氣火災隱患治理系統,依托“互聯網+云計算+大數據+移動互聯”的先進技術。采用智能終端設備對用電回路進行不間斷的數據采集、 跟蹤及分析統計,將能耗數據和電氣安全數據實時傳送至平臺,利用大數據將人防、技防、 物防高度融合,最終實現物聯監控、智能管理、一鍵調度和分析預警。利用全時段、全角度監控用電設備,讓“數據”說話。
銀行智慧用電智能化改造方案 — 營業網點
五大用電類型各自總配電箱

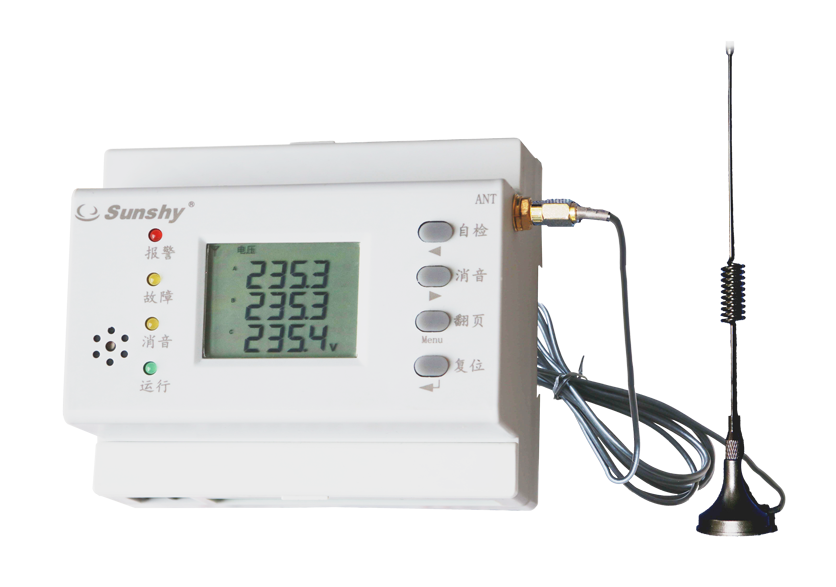

在總配電箱的空開下端加裝三相智慧用電監控加裝SDF300,用于監測三相總出線回路中漏電、溫度、電流、電壓、功率、柜內防雷器(浪涌保護器)的狀態,計量回路的有功電能 , 并通過自帶的NB-IoT無線通訊將數據實時傳輸至統一的云端平臺;實時監測配電箱運行狀態,實現過載、欠壓、過壓;漏電、溫度等實時報警。
五大用電類型各負載回路 (如:柜員辦公電腦及附屬設備、墻壁插座,大廳照明、點鈔用電、大堂自助機、卷簾門、報警設施、門楣燈箱等單相用電設備)

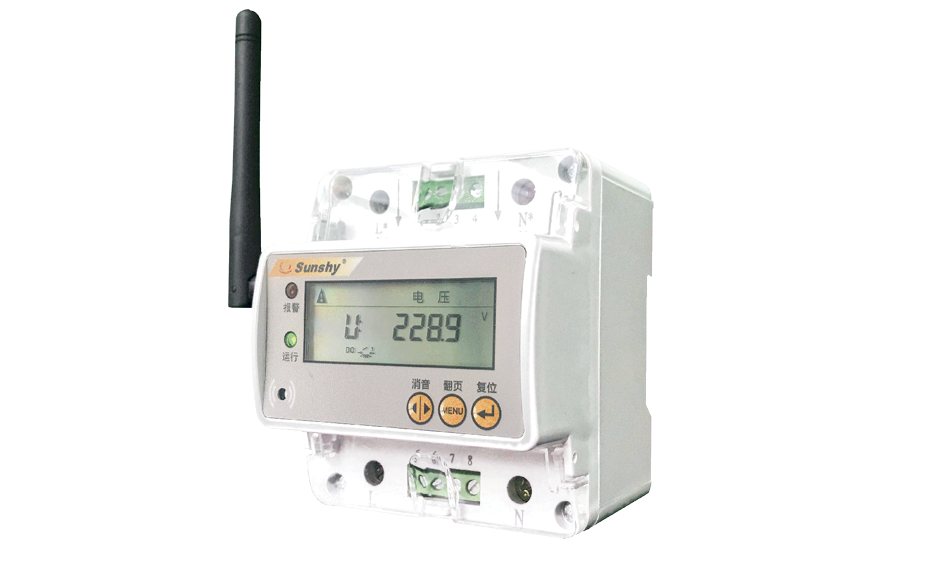

此類配電箱的各單相負載回路,在回路空開下端加裝故障電弧探測器SDF400,用于監測出線回路中故障電弧,漏電、溫度,電流、電壓、計量回路的電能 ,可根據設備運作情況遠程聯動智能開關控制用電回路的分斷,自如控制用電,提高設備利用率,多方面保證設備的用電的安全性。
銀行智慧用電智能化改造方案 — 營業網點
針對營業網點五大用電類型監測的設備實現分時分區用電的個性化配置和監測
基于各類型負載回路加裝的智能終端,通過平臺,根據銀行對各類設備的運行時間的要求,在平臺上設置對應的時間節點以及報警類型。從而起到對設備的個性化監測與報警。避免正常斷電引起的報警。
“三相出線回路” 開關下端加裝智慧用電監測裝置(SDF300),獨立監測所接負載的用電回路中是否存在漏電、溫度偏高的線路危險,同時實時監測電流、電壓、功率、頻率、諧波和功率因素等電參量,計量電能,并實時監控設備是否存在過載、欠壓、過壓等故障,可根據設備運行情況遠程通過手機或PC端聯動智能開關進行用電回路的分斷控制。“單相出線回路”開關下端加裝故障電弧探測器(SDF400),實時監測用電回路中因環境、安裝使用不規范等因素造成的故障電弧、漏電、超溫等電氣安全參數,并通過對回路的電流、電壓、負載的監控,時刻監控線路的過載情況。可根據設備運行情況遠程通過手機或PC端聯動智能開關進行用電回路的分斷控制。
以上終端設備的數據經設備內置的無線模塊直接上傳至云平臺,加強各類配電箱以及負載用電回路電氣火災參數的監控。及時發現因線路或設施老化、接觸不良等產生故障電弧、漏電從而導致的火災,迅速定位,及時處置火災風險。實現電力數據/安全運行數據實時遠程監控分析,實現云平臺統一集中管理,
銀行智慧用電智能化改造方案 — 辦公大樓/宿舍/培訓學院
特色改造:集中區域電動自行車充電改造
此類場所,工作人員相對比較多且集中,需設定專用電動自行車充電區域,且對此部分設計獨立的220V配電箱,根據《民用建筑電氣設計標準 GB51348-2019》在配電箱總開關下端出線回路上安裝電氣防火限流式保護器SDF500, 通過此設備特色的短路保護功能,當區域內任何回路出現短路狀況,可在150微秒內迅速限流,讓短路瞬間無火花產生,不會(huì )點燃周邊的易燃物,從而避免火災的發生。同時實時監測電流、電壓、功率、頻率、諧波和功率因素等電參量,計量充電區域消耗的電能總和,并實時監控是否存在過載、欠壓、過壓等故障, 通過裝置自帶的NB-IoT無線通訊進行數據的實時傳輸。多維度確保充電區域用電的安全性。
針對各充電回路,安裝雙位式智能電動自行車充電防火插座(SDF108),通過設備上二維碼,進行自主微信掃碼充電,在進行充電過程中可通過微信小程序實時遠程關注電瓶車的充電狀態,在充電過程中出現的欠壓、過壓、過載、漏電、過充、短路等故障信息,智能防火插座為自主進行斷電處理,不影響其他負載回路的正常使用,管理部門可通過PC端對區域內各充電插座進行實時監控與能耗數據統計。
銀行智慧用電智能化改造方案 — 自助銀行
自助銀行配電箱—-照明插座用電、空調用電、ATM用電、聯動回路(機房照明)、其他用電(UPS電源/攝像機/探頭等)
定時回路監測(如自助大廳照明、室外燈箱)
在此類負載回路空開下端加裝故障電弧探測器(并在探測器下端串入智能開關),用于監測出線回路中故障電弧,漏電、溫度,電流、電壓、計量回路的電能。
通過故障電弧探測器的對用電回路電壓值的監控,確定對應設備用電回路的工作狀態。
24小時用電回路(如ATM機用電、空調用電、其他用電)以及聯動回路
在此類負載回路空開下端加裝三相智慧用電監控加裝SDF300,用于監測三相總出線回路中漏電、溫度、電流、電壓、功率、柜內防雷器(浪涌保護器)的狀態,計量回路的有功電能 ;
通過SDF300開關量的采集功能實時監測用電回路斷路器的工作狀態,確保一旦發生市電斷電,能夠及時發送預警信息
1、與國內主流的云服務商合作建立云數據中心,配合用戶側系統形成了完備的數據總線,多維度,進行服務優化,提升數據的時效性和系統效率
2、建立集中式監管中心,實現24小時不間斷對用戶的用電情況進行集中管理,對電氣異常數據進行分析預警,及時發現故障隱患,運用多種方式進行報告,保障用電安全。
3、分級管理,為職能部門以及銀行的各級管理人員提供重要的電氣火災綜合治理的可靠數據,實現對原有電氣設備的智能化升級改造的精確計量和智慧分析,實現對能耗的監管。
4、傳統的銀行用電運維,由于自動化水平不高導致故障往往是發生后進行補救和搶修,既影響用電可靠性也增加維修成本,智慧用電監管,可實時監測設備狀態,預先發現故障,從而提升管理水平和相應速度。
1、實時監控電氣線路運行電力參數以及電氣安全參數(如:漏電、溫度、故障電弧、電流、電壓等),實現早早期迅速發現電氣安全隱患,將電氣火災扼殺在萌芽中。
2、基于系統平臺,為銀行提供制度化、流程化的電氣火災綜合治理平臺與風險評價指標體系。
3、通過系統對電氣回路的能耗數據精確分析,為銀行提供能耗管理與實時電費賬單統計、分析與查詢功能。從而實現節能減排的目標,提升智慧用電安全管理水平。
